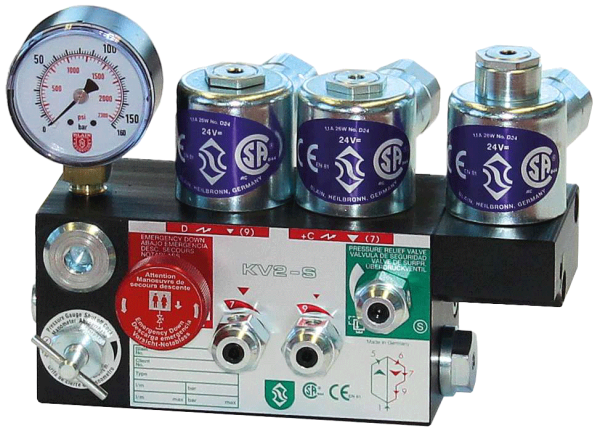

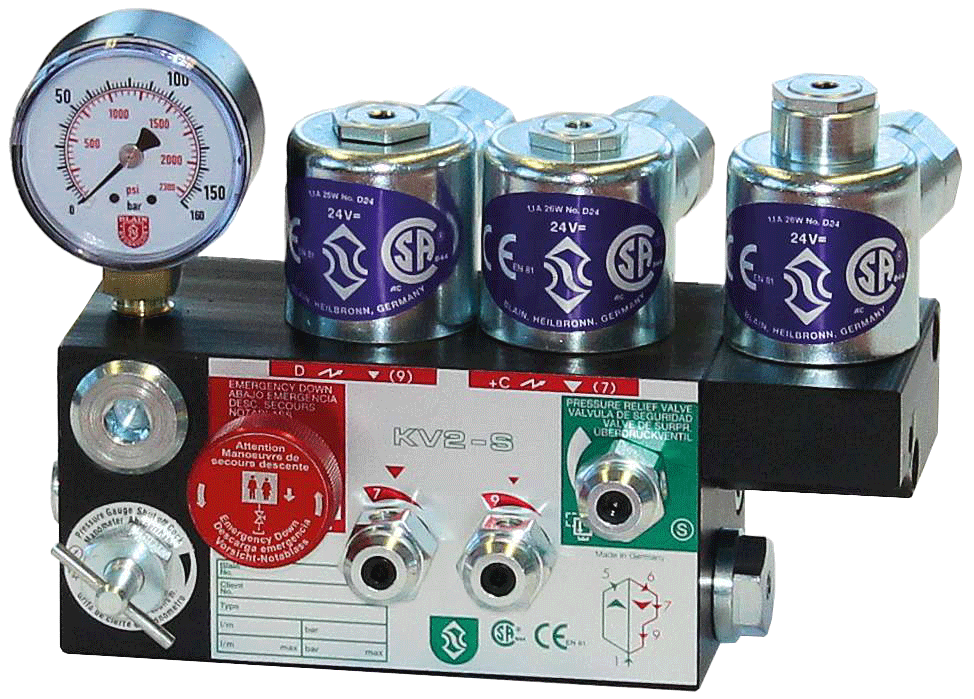

شیر سه بوبین KV2S بلین کاملترین نوع شیر از خانواده سری KV میباشد. سایز این شیر هم مانند شیرهای تک بوبین و دو بوبین بلین آلمان “1/2 میباشد ولی با توجه به داشتن سه سولنوئید دارای منحنی حرکت کاملتری است.
شیر سه بوبین در حرکت رو به بالا مانند شیر دوبوبین بلین آلمان دارای توقفی نرم و بدون ضربه می باشد ولی در حرکت به سمت پایین به علت داشتن دو سولنوئید، حرکتی دو سرعته دارد.
شیر سه بوبین بلین آلمان نیز مانند دیگر شیر های خانواده KV حد اکثر سرعت 0.16 متر بر ثانیه را پشتیبانی میکند.
مشخصات فنی شیر سه بوبین
- تعداد سوبنوئید: 3
- ولتاژ بوبین ها: 24 ولت dc
- درجه محافظت: ip68
- جریان: تا 80 لیتر بر دقیقه
- حداکثر فشار: 100 بار
- حرکت بالا تک سرعته
- حرگت پایین دو سرعته
- استارت بالا بدون شوک
- استارت پایین بدون شوک
- استاپ بالا بدون شوگ
- استاپ پایین بدون شوک
منحنی عملکرد شیر KV2S
اگر قابلیت های شیر دو بوبین kV1S و شیر دو بوبین KV2P در یک شیر برقی هیدرولیک با هم جمع شوند آنگاه محصولی در اختیار است که نام آن شیر سه بوبین مدل KV2S است.
با استارت جهت بالا بوبین A عغال می شود و همزمان موتور و پمپ عمل می کنند. پس از یک وقفه قابل تنظیم (بای پاس اولیه) جک به سمت بالا حرکت کرده و دستگاه با یک سرعت ثابت (وابسته به جریان پمپ) حرکت می کند. با عملکرد سنسور چاه، بوبین A غیرفعال شده و موتور همچنان تا 0.5 ثانیه پس از آن عمل می کند. سپس کابین بصوررت آرام و تدریجی متوقف می شود.
در حرکت به جهت پایین دو بوبین C و D همزمان فعال و موتور خاموش است. کابین به آرامی شروع به حرکت کرده با سرعت نامی که قابل تنظیم است در چهت پایین حرکت می کند. در نزدیکی پیش از توقف بوبین تند جهت پایین بی برق شده و کابین به آرامی سرعت خود را کم می کند. با سرعت کم ادامه داده تا در نتایت در تراز توقف به آرامی کاملا متوقف شود.
تمام عملکردهای فوق، کیفت حرکت ایده آلی بدون توقف و شروع به حرکت ناگهانی ایجاد می نماید. عملکرد این شیر بدون نقص و کامل است و بالاترین کارکردها در تمام مدل های بلین خانواده KV را دارد.
